ahat, düzgün ve hatasız klişe kesimi sağlar. Uç uca eklemeleri birbirine tamamlamak için klişe ve bant için karmaşık olmayan ve kullanımı hızlı bir yanal kesicidir. Emniyet yaylı dairesel bıçak, herhangi bir yükseklik ayarına gerek kalmadan sleeve yüzeyine indirilir, mükemmel kesimi elde etmek için yalnızca basılı tutulur ve yüzey boyunca kaydırılır.

Genel amaçlı klişe birleşimleri için kullanılan kesme kafası ayarlanabilir klişe ve bant kesicidir. Kesim, çift uçlu neşter benzeri bir kesici ile çok hassas gerçekleştirilir. Emniyet yaylı bıçak koruyucu bulunur. Düz kesimler elde etmek için sleeve veya silindiri kitlemek, kesim sırasında rotasyonu önlemek için önemlidir. Hassasiyet ayarı bulunur.

Mikrometre hassaslığında klişe birleşimlerini sağlar. 2 mikrometrelik hassas kayar platform en iyi genişlik ve kesme derinliğini elde etmek için iki eksende en ince ayar yapılmasına olanak tanır.

Montaj cihazının yanına sabitlenmiş dikey bant tutucusudur. Sleevelere eksenel olarak uygulanan bantın hızlı ve düzgün montajlanmasını sağlar.

Montajda haricen bant uygulaması yapmak yerine entegre ünite sayesinde rahat bant montajı ile klişe montajda hız, kalite ve verimliliğe katkı sağlar. Klişe montaj bandının kolay kullanımı amacıyla klişe montaj bant rulosunu tutan pnömatik çekilebilir hareketli ünite.

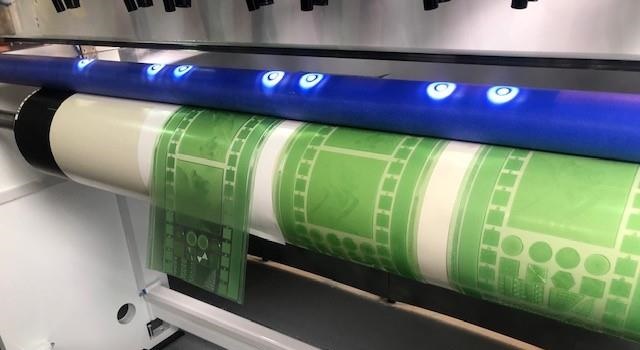

Sleeve üzerine bant (800 mm/31" genişliğe kadar) uygulama ünitesi. Bant, pnömatik basınç kullanılarak ünitenin çok hassas dişlileriyle sleeve yüzeyine en doğru hizalama ile yapıştırılır. Ünitenin üzerindeki elastomer merdane bantın üzerine bastırarak, hava kabarcıklarının oluşmasını önler ve mükemmel bir yapışma sağlar. Ünite, bant uygulamalarında yaşanan bantın üst üste gelip bozulmasını ve kırışarak yapışmasını ortadan kaldırır.

Dairesel zemin yerine tamamen düz zeminde montaj tercih eden müşteriler için uygun bir seçenektir. Özellikle büyük tek klişelerin montajını daha kolay ve hızlı hale getirir. Genel olarak montajlama doğruluğunu artırır, operatör tecrübesi farklılıklarını minimuma indirger. Masanın arka kısmı, gerektiğinde ilerletmek ve geri çekmek için pnömatik olarak çalıştırılır.

Pnömatik olarak ileri ve geri çalıştırılan arka destek masası, montajı yapılacak klişenin arka kısmını tutmak için kullanılır. (Bu, silikon ayırma astarı ile sleeve üzerindeki klişe montaj bandının arka yarısını koruma ihtiyacını ortadan kaldırır. Genellikle klişe ve bant bastırıcı merdane ile beraber kullanılır.

Hava kabarcıklarını %100 engelleyerek manuel el merdanesi yöntemindeki operatör hatası faktörünü tamamen ortadan kaldırır. Hava kabarcığı kaynaklı olası klişe ve baskı sorunlarını önler. Sleevin tüm genişliği boyunca pozitif eşit basınç uygulayan pnömatik orta/sert bir merdanedir. Klişeyi yapışkan bant üzerine bastıran ve hava kabarcıklarını önleyen ve klişeyi bant üzerinde elle yuvarlama ihtiyacını ortadan kaldıran özel bir düşük yoğunluklu silikon ile kaplanmıştır.

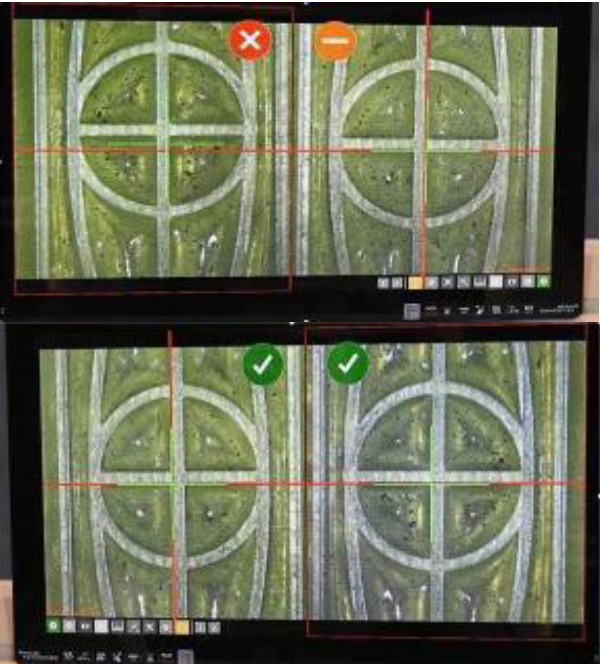

Montajlama doğruluğunu artırır, operatör tecrübesi farklılıklarını minimuma indirger. Klişe üzerindeki hizalama işaretinin doğru montaj konumuna geldiğini belirten ve trafik ışıklarına benzer bir görsel uyarı ile çalışan hedef tanıma sistemidir. Montaj toleransı, kurulum sırasında veya makinenin dokunmatik ekranındaki parola korumalı mühendislik sayfası aracılığıyla düzenlenebilir. Bu, her operatörün klişeleri monte ederken aynı konumsal doğrulukla çalışmasını sağlar. Hedef tanıma sistemi, işlenmiş veya termal klişeler üzerindeki boyutu 0,4 mm veya daha büyük olan tüm kayıt(register) işaretleriyle çalışır.

Barkod tarayıcı ve yazılımı sayesinde önceden müşteri ağında kaydedilmiş işlere atanmış barkodların okutularak makine montaj ayarlarının otomatik olarak yapılmasını sağlar. Bu sistem ile operatör yeni veya önceden montaj makinesine kayıtlı işleri girmeye dahi gerek kalmaksızın işe giriş zamanını düşürür ve olası giriş hataları önler. Yazılım, müşterinin baskı öncesi bölümünün yaratacağı bir .xml uzantılı dosya ve barkodlu iş kartı ile basit bir iş girişe olanak verir.

W&H marka makinelerde sleeve üzerindeki oto ve pre-register için bulunan referans işaretinin montaj makinesinde de kullanılabilmesi için ek bir kamera
(Ör: W&H Easy-Reg)

Adaptör kullanılıyorsa, havayı yan duvar hava girişine yönlendirmek için ikinci bir hava beslemesi (W&H baskı makineleri için zorunlu)

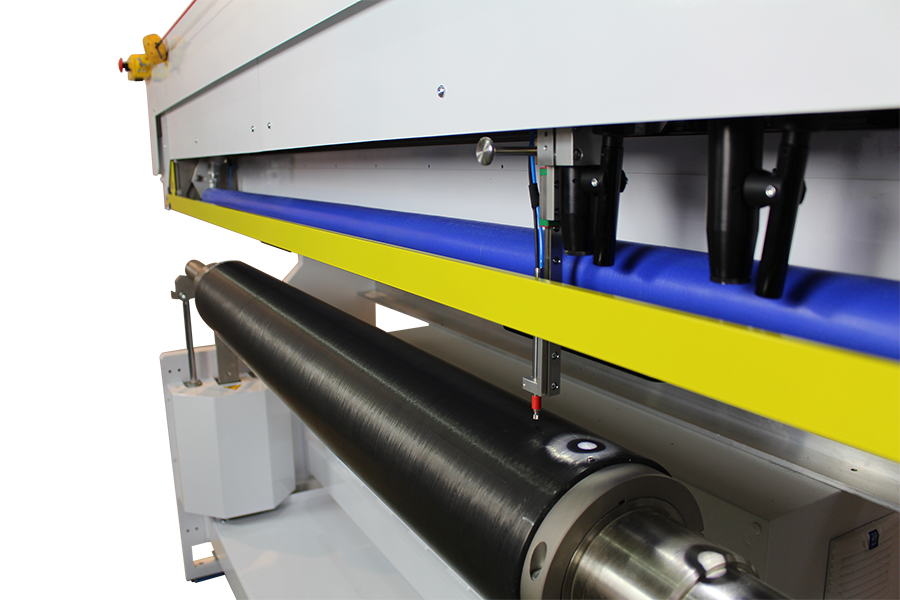

Yüksek hassiyetli kontak sensör
+/- 5 mikron ölçüm
Tekrarlanabilirlik 4 mikron

Klişe bağlama sleevlerinde oluşan olası TIR değerleri, dairesellik bozulmalarını tespit eder.
-Sleeve üzerinde radyal noktalar boyunca, kullanıcı tarafından belirlenecek nokta sayısı tarama.
-Tarama tarihi ve sonuçlarının sleevin tanımlama ile birlikte data sistemine işlenmesi.
-Sleevin tarama geçmişinin grafik üstünden incelenmesi olanağı.
-Yanal bir açı üzerinden sleeve boyunca bir profil bandını görebilme.
-Uzaktan teknik desteği destekleyen yazılım.
-Sadece polimer sert slivlerle çalışır.

Klişe bağlama sleevlerinde oluşan olası dairesellik bozulmalarını radyal olarak lazer sistemi ile tarama sonucu tespit eder.

Sleeve yüzeyinde oluşabilecek ve baskıya etki edecek gözle görülemeyen göçük ve kabarıklıkları ve aynı zamanda sleeve üzerinde yapılan klişe kesimlerinden kaynaklı oluşan kesikleri tespit etmek amacıyla sleeve yüzeyinin haritalandırması yapar. Dairesellik bozulmalarını tespit eder.

Sleeve Yüzey ve TIR(Dairesellik) Ölçme
